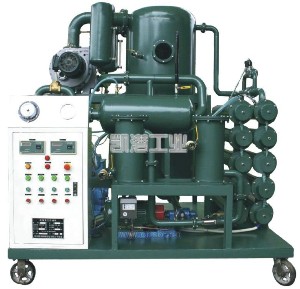

绝缘油双级真空滤油机

用途：
ZL-JS绝缘油双级真空滤油机，广泛应用于各类电力设备的绝缘油，在110KV-500KV以上的高压、超高压变压器绝缘油净化处理，也适用于高等级新油，进口油的深度处理，本机与单级真空滤油机相比增加了罗茨真空增压系统，二次高真空分离系统，红外线逐行扫描自控系统，三维立体台阶波闪急快速蒸发系统，其脱水、脱气、脱酸值、脱色、乙炔等效果更快更彻底；油极限耐压值更高，既可作滤油使用，也可为独立真空源，对电力绝缘设备进行真空注油使用,一次循环就相当两台普通滤油机的效果。
特点：
1、 双级高效真空系统，能快速地脱除油中的水分，提高油的耐压值，及干燥程度，一次性过滤，能大幅度提高油品品质。减少净油工期与工作量。

2、 自动压力报警停机系统、自动过栽保护系统、自动恒温系统，自动运行红外线消泡系统等多项先进技术，保障了设备全自动化，安全运行。

3、 高效的脱水气、脱水系统，采用了先进雾化装置，三维立体台阶波闪急蒸发技术，能快速脱出油中水份和有害气体。

4、 过滤系统采用多级精密过滤，逐级加密能阻挡微细杂质。纳污量大，耐高压、高温，可反复清洗使用。

5、 安全可靠的碳纤维加热系统，具有升温快、油温稳定、均匀无死角等。

6、 本机可单独使用也与再生装置并联使用，使劣质化油经过滤处理后达到新油标准。

7、 本机具备对电力设备真空注油功能，不会带来二次污染。

8、 双电子液位自控技术避免无油时油泵干抽，真正达到全自动化。

9、 静电丝网能除去油液中微水，实现气液分离大大提高油耐压值。

10、前级为油泵进油系统克服了老式滤油机在真空高时进油快低时进油慢的弱点。

11、电控系统：触摸屏PLC、三维一体保护控制系统,电气元件选用国际知名品牌ABB电气和法国施耐德电气高效的保障了设备全自动性安全性。

油质量指标参数

性能项目

单位

处理指标

检验方法

机械杂质

％

无

GB/T511

含气量

%

≤0.1

GB/T423

清洁度

≤5-6级

NAS1638

水分

Mg/L

≤5-10ppm

GB/T7600

耐压值

KV

65-75

GB/T507

介质损耗

tgδ

≤0.005

过滤精度

um

1-3um

界面张力

mN/m

≥40

GB/T6541

技 术 参 数

型号

指标名称

单位

ZL-JS30

ZL-JS50

ZL-JS80

ZL-JS100

ZL-JS150

ZL-JS200

ZL-JS300

流 量

L/min

30

50

80

100

150

200

300

工作真空度

Mpa

－0.08～－0.098

工作压力

Mpa

≤0.5

工作温度

℃

≤20-80可自由调节

电 源

V

380V50H2可根据客户要求而定

加热功率

KW

30

36

48

50

60

78

90

总功率

KW

36

44

52

53

72

86

110

进出口管径

mm

Φ32

Φ38

Φ42

Φ42

Φ48

Φ48

Φ60

重量

Kg

685

850

900

1200

1300

1500

1900

外形尺寸

长

mm

1100

1200

350

1450

1500

1600

1750

宽

mm

950

1000

1100

1150

1200

1350

1400

高

mm

1450

1500

1600

1700

1750

1800

1950

注：设备外型尺寸和重量随技术进步略作调整，以实物为准。（本设备有封闭式、遮檐式及拖车式也可根据客户要求生产）
