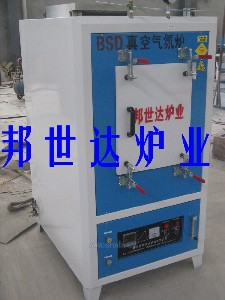

箱式真空炉 高温实验炉

一、概述 箱式真空炉 高温箱式实验炉 主供硬质合金等材料的真空烧结使用。 二、主要参数 额定温度；1600℃ 额定功率；6KW 额定电压；380V 控温精度；±1℃ 控温方式；PID全自动程序控温 三、炉体结构 1、本电炉为炉体密封，炉壳为压力容器式圆型，采用双层密封、炉壳四周与门都采用水冷系统，方便降温，炉门采用压紧装置方便开关炉门与炉堂，炉口并安有水冷却保护密封装置。炉堂内部采用进口全纤维制作而成。 2、本电炉为高温抽真空型，真空度为6x10-2。炉顶装有微压表显示炉内的气压。炉顶设有废气排放口、冷凝水排放口。所有管路集中排布，操作方便、美观大方。 3、本电炉的炉衬选用氧化铝陶瓷纤维板，此具有加温速度快，保温效果好，耗电量小，起到节能效果。 四、控制系统 本电炉为分体式，控制系统单独安放，美观大方。仪表采用温控表、温度控制采用PID自动控制、自动升温调节，PID自整定，过零触发。执行元件可控硅，具有无机械触点，无噪声、寿命长，对电网无干扰等优点，操作集中，观察直观。控制面板采用直观可视式结构，温控系统都设相应的报警装置，具体有超温报警装置、超温自动断电功能 ；还设置了独立的空气开关，方便操作维修。控制系统能保证在额[定条件下正常工作，可每天24小时连续运行。 五、具体安装使用方法说明 本设备可直接放置于室内干燥、平整的地面上，要求通风排风良好。 2、烘炉 电炉在正式使用前必须烘炉，以排除炉内的水份（包含吸附水与结构水） 烘炉以10—30℃/h升温，直至炉温升到1000℃，烘炉时间不得低于36—72小时。电炉停炉半年以上必须重新烘炉。 3、升温 由于钼在常温下的阻值很小（约为1700℃时的10％）电炉所配变压器是按高温设计的，因此为了防止操作失误导致控制系统损坏，本系统特别配置了限流装置（电流负反馈系统）
