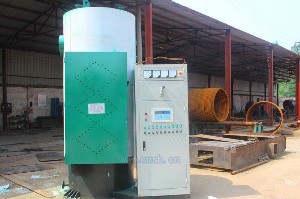

立式电蒸汽锅炉

该产品属卧式大功率蒸汽锅炉，采用炉体电控制柜分离方式，避免了电器元件受热老化而影响使用寿命。电热管选用国内外优质产品、正常使用寿命约20000小时，热效率近99%，运行安静、清洁，符合环保的要求，不会向大气排放NOx（氮氧化合物）。运行采用PLC控制系统，全免操作钮、全免指示灯、触摸屏面板、中英文显示、人机对话、操作授权、实时信息、自动翻页。
所有电器元件具有CE和CCC论证标志以确保产品安全及使用寿命。
每组电热元件采用集中束型法兰连接，独立设置，具有结构简单，机械强度高，安全可靠，更换方便，使用寿命长等特点。
具有较大的蒸汽空间、蒸汽品质好；
机电分体安装，电控元件远离热源，有利散热。可单台或多台并联使用。
PLC微电脑可编程控制及显示屏；通过人机界面实现温度设定自动控制出水温度。显示屏可显示设备状态运行参数及故障报警。

技术参数（一）

型号WDR30
-60WDR90
-240WDR270
-360WDR390
-480WDR510
-720WDR750
-1080WDR1110
-1440WDR1470
-1800WDR1830
-2160
名称
输入功率(kw)30
-6090
-240270
-360390
-480510
-720750
-10801110
-14401470
-18001820
-2160
折算蒸发量(kg/h)39.5
-79118.5
-316355.5
-474513.5
-632671.5
-948987.5
-14221461.5
-18961935.5
-23702409.5
-2844
额定工作压力（Pa）1.1/0.7/0.4
饱和蒸汽温度（℃）184/170/151
给水温度（℃）20
电源（V）380V/50HZ
电热管布置单管双管
外
型
尺
寸长(mm)155018501850185027802780278028002800
宽(mm)ф778ф1078ф1186ф1336ф1186ф1386ф1586ф1786ф1886
高(mm)112614341534168415341734193421342234
连
接
尺
寸主蒸汽阀(mm)DN40DN50DN65DN80DN100
安全阀(mm)DN40DN50
排污阀(mm)DN40
锅炉水容积0.280.891.101.451.612.313.154.324.88


技术参数（二）

型号WDR0.8-0.8WDR1-0.8WDR1.5-1.0WDR2-1.0WDR3-1.0WDR4-1.25
项目单位
额定蒸发量t/h0.811.5234
额定工作压力MPa0.80.81.01.01.01.25
饱和蒸汽温度℃175175184184184194
输入功率KW5407201080144021602880
输入电流A81010801620216032404320
额定电压V380380380380380380
功率×组数KW×P36×1536×2036×3036×4036×6036×80
进水口径DN404040404040
主汽阀口径DN5050656580100
安全阀口径DN2×402×402×402×402×502×50
排污阀口径DN404040404040
外形尺寸长mm250026202800310034503800
宽mm218022502300245025802750
高mm236024502550260027602950
