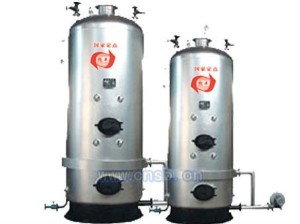

立式燃煤锅炉

一、基本结构LS（0.1-1)-0.4-AII型系列蒸汽锅炉为立式锅壳式横水管锅炉，总体结构由地基、固定炉排、锅炉本体、管道阀门仪表、烟囱装置等组成；锅炉本体结构由锅壳封头、锅壳、U型圈、炉胆、横水管、炉胆封头、冲天管等组成。二、工作原理1、燃烧与烟气：LS（0.1-1)-0.4-AII型系列蒸汽锅炉的燃烧是靠加在炉排上部的燃料，达到适当的燃点温度，由炉排下部补充适量的空气，在炉膛内进行燃烧。燃烧释放的高温烟气，通过交叉布置的横水管间隙，逐排弯曲上升，其中进入两横水管间隙的高温烟气需通过多排横水管，相当于多个烟气小回程方能进入炉胆封头内部，故起到隔烟阻流、降低烟尘排放浓度、延长烟气流程、提高热效率的作用。其边缘横水管两侧的烟气可直冲炉胆封头，但必须进行两个烟气回程方能和横水管间隙排出烟气汇合，通过冲天管和烟囱排入大气中。2、受热与水汽循环：该型锅炉受热面仍然为炉胆、横水管、炉胆封头、冲天管。本锅炉横水管采用90°交叉方式布置，横水管有一定的倾斜度，其烟气阻力较大，受热时间延长。炉膛与下层横水管底侧部均受辐射热，上层横水管四周均受对流热，形成整个受热区域。受热区将热能通过钢板（管）壁厚将热能传递给锅壳与炉胆夹层的水。水受热汽化变为蒸汽进入上部的汽室空间。在横水管内的水受热达到汽化温度而汽化，沿倾斜的横水管上升至壳胆夹层。横水管内的水中硬度及杂质经高温变为水垢下沉倾斜,顺横水管下降至壳胆夹层，再下沉至U型圈中，通过底部排污管排出炉外。锅炉水位由给水泵通过锅炉进水管阀补进锅水而保证。锅水受热汽化上升,在汽室内变成饱和蒸汽，通过主汽阀（管道）进入分汽缸即可分配给用汽设备。LSG系列立式横水管蒸汽锅炉技术范围（设计煤种均为烟煤、无烟煤）
