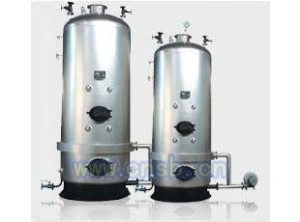

立式蒸气锅炉系列

、LSH型立式横水管锅蒸汽，锅炉本体主要由U型圈、锅筒、封头、炉胆、炉胆封头、横水管、冲天管、对流管束等等受压部件组成，在锅壳封头上设有人孔，便于锅炉检修和清洗。炉炉体上部布置的横水管为对流受热区，炉体下部布置的炉排管及炉胆为辐射受热区，炉体结构和烟气流程，布局合理，结构紧凑，操作、维修方便。多排横水管错列布置，烟气纵向冲刷且形成三回流程，传热效果更佳。弯水管环绕布置，烟气环向对流传热，使得受热面积得到更大的传热系数。冲天管结构，烟风阻力小，合理的炉膛空间LSG/有足够的蒸汽空间，可得到高品质的，燃烧工况好。U形圈采用锁口焊接，内外都采用椭圆封头结构，受力好，强度高，使用更安全可靠。H燃煤蒸汽锅炉系列产品为立式横水管燃煤蒸汽锅炉，设计煤种二类烟煤。锅炉总体结构由锅炉本体炉排、管道、仪表、阀门、烟囱装置、地基等组成。
