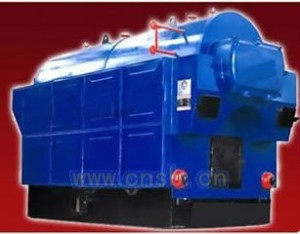

卧式燃煤蒸汽锅炉，四通蒸汽锅炉

卧式燃煤蒸汽锅炉，四通蒸汽锅炉

卧式蒸汽锅炉结构简介:
卧式燃煤蒸汽锅炉为卧式多回程水火管混合锅炉，锅炉本体为单锅炉筒纵置式水火管锅壳式锅炉。燃烧设备为活动炉排。前后炉墙和两侧水冷壁外面采用耐火砖砌筑而成。炉膛左右两侧水冷壁为辐射受热面，两翼烟道及锅筒内螺纹烟管为对流受热面。该锅炉采用拱型管板、螺纹烟管等技术，解决了锅壳式锅炉的管板裂纹，锅筒下部鼓包、热效率低、煤质适应性差等问题。锅炉的炉拱、出口烟窗部分有一定的除尘效果，保证了锅炉的烟尘排放达到国家环保规定的指标。

一、卧式蒸汽锅炉燃烧过程：
高温烟气由炉胆后部流入后烟箱，然后转入第一束烟管，由后想前流入前烟箱，在前烟箱内转180度弯后进入第二束烟管，再有前向后流入尾部受热面，最后通过引风机从烟囱排出。

二、卧式蒸汽锅炉技术特点：
(1)、煤种适应性广，着火条件优越，燃烧时间充足。
(2)、炉胆和烟室的空间较大，便于管板的检查和维修。
(3)、炉膛内的八字墙、出口烟窗部分均有一定降尘作用。
(4)、运行稳定、调整方便、出力足。具有110%超负荷能力。
(5)、结构紧凑，与同类型锅炉比较，外性尺寸小，节省锅炉房基建投资。
(6)、 采用螺纹烟管强化传热，提高了传热系数和热效率，由于烟气在管内有扰动作用。
(7)、采用高效传热螺纹烟管，获得了强化传热效果，达到锅炉升温、升压快的特点，提高了锅炉的热效率。
(8)、采用拱型管板与螺纹烟管组成锅筒，使锅筒由准钢性体变为准弹性体结构，取消了管板区的拉撑件，减少了应力。
