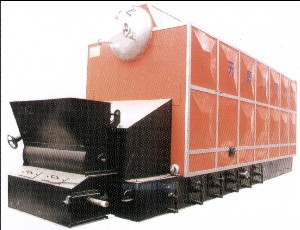

天鹿牌SZL系列燃煤链条炉排锅炉

锅炉采用快装和组装形式，工作压力p=1.25Mpa~2.5Mpa，蒸发量为2t/h～20t/h。其中2t/h~6t/h采用快装形式，
6t/h~20t/h采用组装形式。对流管之间由炉墙分成二个回程，能使烟气与对流管束中的水进行有效的热交换，锅炉两侧布置有纵向集箱与上锅筒、下降管、上升水冷壁管连接，组成两个独立的水循环回路，锅炉燃烧室前布置有与上锅筒连接的下降管，前水墙管、集箱组成一个独立的水循环回路。炉膛两侧墙及前墙、中墙均布置水冷壁管循环回路，均有独立的下降管，保证可靠的水循环。锅炉燃烧设备为链条炉排，炉膛布置有低而长的后拱，后拱的长度可根据煤种进行适当调节，前后拱的配合能很好地组织燃烧，燃烧设备炉排下采用双侧独立风室分仓送风，各风室送风量可由风门调节。
