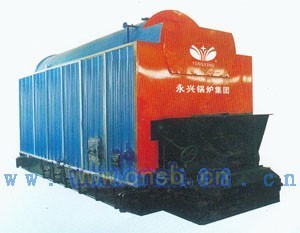

DZL型燃煤热水锅炉

DZL型燃煤热水锅炉
1、DZL型燃煤热水锅炉结构简介：
祝福你选购使用河南永兴DZL型燃煤热水锅炉，新型DZL型燃煤热水锅炉为单锅筒纵置式水火管锅壳锅炉。燃烧设备为活动炉排或链条炉排、往复炉排。炉膛左右两侧水冷壁为辐射受热面，两翼烟道及锅筒内螺纹烟管为对流受热面。前后炉墙和两侧水冷壁外面采用耐火砖砌筑而成。
该锅炉采用拱型管板、螺纹烟管等技术，解决了锅壳式锅炉的管板裂纹，锅筒下部鼓包、热效率低、煤质适应性差等问题。
2、DZL型燃煤热水锅炉燃烧过程：
燃料进入炉膛在炉排上燃烧，生产的烟气沿锅筒底部经有中间隔墙上的出烟口进入两翼对流管束，通过前烟箱进入螺纹烟管，经过除尘器，由引风机抽引通过烟囱排入大气。
3、DZL型燃煤热水锅炉技术特点：
⑴、采用拱型管板与螺纹烟管组成锅筒，使锅筒由准钢性体变为准弹性体结构，取消了管板区的拉撑件，减少了应力。管板内烟管由两回程改为单回程，解决了管板裂纹的难题。
⑵、锅筒下部由于布置了上升管排，消除了锅筒底部的死水区，使泥渣不易沉积，锅筒高温区能得到良好的冷却，预防了锅筒下部鼓包。
⑶、采用高效传热螺纹烟管，获得了强化传热效果，达到锅炉升温、升压快的特点，提高了锅炉的热效率。
⑷、结构紧凑，与同类型锅炉比较，外性尺寸小，节省锅炉房基建投资。
⑸、运行稳定、调整方便、出力足。具有110%超负荷能力。
⑹、 采用螺纹烟管强化传热，提高了传热系数和热效率，由于烟气在管内有扰动作用。烟管内不易积灰，起到自清扫的作用。
⑺、炉膛内的八字墙、出口烟窗部分均有一定降尘作用。使锅炉的原始排尘浓度控制在标准以下，保证了锅炉烟尘排放达到国家环保规定的指标。
4、DZL型燃煤热水锅炉产品出厂：
该锅炉为整装出厂。鼓风机、引风机、除尘器、电控台、水泵、阀门、仪表、烟风道接管等，按图纸配套出厂或按合同规定出厂。按出厂技术文件清单提供随机技术文件两份。
常压热水锅炉系列是各企业、机关、宾馆、学校等各行业的取暖、洗浴、空调及生活用热水热能输送设备，安全高效低排放是锅炉选购主要因素之一，非常感谢你选购使用河南永兴锅炉，永兴锅炉锅炉伴你事业永兴！
DZL型燃煤热水锅炉技术性能参数：

参数/数据/型号

★DZL0.7-0.7/95/70-A II

★DZL1.4-0.7/95/70-A II

★DZL2.8-0.7/95/70-A II

　

额定热功率

MW

0.7

1.4

2.8

　

额定工作压力

Mpa

0.7

0.7

0.7

　

额定出水温度

℃

95

95

95

　

额定回水温度

℃

70

70

70

　

锅炉受热面积

本体

m2

32.4

59

114.6

　

炉排有效面积

m2

2.05

3.17

4.94

　

适用燃料

设计煤种

　

II类烟煤

II类烟煤

II类烟煤

　

应用基低位发热值

kj/kg

18757

18757

18757

　

锅炉燃料消耗量

kg/h

170

335

656

　

锅炉热效率

%

76.8

78.7

77.9

　

最大运输件尺寸（长×宽×高）

m

5.25×2.05×2.9

5.7×2.6×3.4

6.3×2.65×3.55

　

最大运输件重量

t

13

21

23

　

锅炉安装后主机外形尺寸（长×宽×高）

m

5.3×3.9×4.2

6×3.85×5

7×4×5.0

　

配套辅机

名称

型号及参数

型号及参数

型号及参数

引风机

GY1-18 4#右0。

H=2544Pa

GY2-18 4#右0。

H=3340Pa

GY4-184#右0。

H=3724Pa

Q=4530m3/h

Q=7000m3/h

Q=13000m3/h

电机Y132S-4B3

N=5.5kw

电机Y160M-4B3

N=11kw

电机Y180L-4B3

N=22kw

鼓风机

4-72-3.2A右315。

H=637-1020Pa

GG2-11No.6.3A右225。

H=921Pa

T4-72-4.5A 右315。

H=2539～1618Pa

Q=1630-3600m3/h

Q=3700Nm3/h

Q=5780-10010m3/h

电机Y90L-2

N=2.2kw

电机Y100L-4

N=3kw

电机Y132S1-2

N=7.5kw

补给水泵

1W2.4-10.5

H=105m

JGGC2-90/10

H=90m

JGGC-88/11

H=88m

Q=2.4m3/h

Q=2m3/h

Q=4m3/h

电机Y100L-2

N=3kw

电机Y90S-2

N=1.5kw

电机Y90L-2

N=2.2kw

调速箱

GL-5P/II

—

GL-5P/II

无极调速

GL-5P/II

无极调速

电机Y112-4A

N=0.55kw

电机Y112-4A

N=0.55kw

电机Y112-4A

N=0.55kw

出渣器

螺旋式

—

螺旋式

—

螺旋式

—

电机Y90S-6

N=0.75kw

电机Y90L-6

N=1.1kw

电机Y90L-6

N=1.1kw

除尘器

多管式XD-1

—

多管式XD-2

—

多管式XD-4

—
