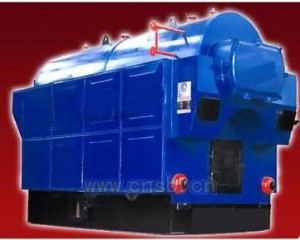

卧式系列蒸汽锅炉

卧式快装锅炉是一种卧式三回程水火管式锅炉。在锅筒内布置二束火管，炉膛两侧装有光管水冷壁管；燃烧采用轻型链条炉排实现机械加煤，并配有鼓、引风机实现机械通风。燃料自煤斗落到炉排上，随炉排进炉膛后燃烧，烟气经过后拱上部燃烧室，由燃烧室向上通过后棚管烟室进入第一管束到前烟箱，再由前烟箱折入第二束至后烟箱，通过引风机抽引进入烟道、除尘器及烟囱，最后排向大气。该锅炉自动化水平高，锅炉给水自动调节、高低水位报警、低水位联锁保护，引、送风机联锁保护。锅炉上煤、出渣等操作机械化，配套辅机齐全。
