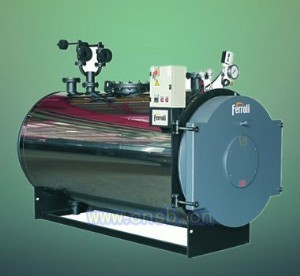

PREX(普瑞斯)3G-CN

产品外观 卧式 锅炉结构 全湿背式三回程 工作压力 承压：0.7/1.0/1.25Mpa 输出功率 1400KW- 5600KW 适用燃料 天然气/柴 产品详情： PREX普瑞斯3G-CN系列承压锅炉简介 PREX普瑞斯3G-CN系列承压锅炉是由法罗力中国青岛生产基地引用欧洲的法罗力品牌热水锅炉的设计理念，采用欧洲先进技术，严格遵照国际标准制度，保证锅炉运行的高效安全，并且根据中国用户修改需求针对性的设计生产。 PREX普瑞斯3G-CN系列承压锅炉的功能特点 1、安全 法罗力钢制热水锅炉的设计和生产充分考虑了实际工作的安全需求，具有各种完善的安全保护功能，配备高性能的电器仪表和元件，以及人性化的数字控制系统，确保锅炉在高效的监控下安全运行。 2、高效 法罗力钢制热水锅炉热效率高达93%以上；PREX普瑞斯3G-CN系列承压锅炉采用“全湿背式三回程”炉膛设计宽大，热效率高，在法罗力钢制热水锅炉的烟管内布置不锈钢螺旋紊流条，增强烟气的紊流程度，强化传热效率，炉体外侧覆盖厚实的玻璃棉隔热层，前后烟箱采用轻便耐火材料隔热，降低热损失，从而保证锅炉运行高效节能。 3、环保 法罗力钢制热水锅炉配备燃烧效率极高的世界名牌燃烧器，烟气在宽大的炉膛内充分燃烧，使有害物质排放降低，较低的炉膛热负荷，使NOx排放降低，清洁环保。 4、耐用 采用独特的设计，锅炉炉胆中心线布置，烟管对称排列，确保炉水的均匀收热良好的自然循环，有效避免由热负荷不均所导致的热应力，烟管内部可拆卸的耐火紊流条，是锅炉可在低负荷状况下运行，避免了低温腐蚀，锅炉回水通过特设的炉内浑水装置，使低温回水经换热面之前先于部分热水混合，避免低温回水直接对高温的烟管及炉管壁的冷冲击和低温腐蚀。 5、控制 锅炉配备先进的自动化控制系统，自动调整设定的锅炉运行状态，锅炉将会从高到低的负荷范围内自动按最优化的方式，高效稳定的运行，是运行操作更为有效，锅炉自动化控制盘，液晶屏幕显示，便于联网集中管理。 6、美观 PREX普瑞斯3G-CN系列承压锅炉的外观设计成国际流行的外护板结构，前后烟箱可拆卸，并且无须与基础进行固定，因此锅炉不但结构紧凑，外观美观，安装，检修锅炉极为方便。 技术参数： 尺寸 型号 A B C ,D E F H a1-a2 a3 a4 a5 mm mm mm mm mm mm mm DN DN mm DN 1400 1980 1780 3536 140 480 1135 1070 80 65 450 40 1750 2080 1880 3263 135 460 2370 1120 125 80 500 40 2100 2080 1880 3636 135 1181 550 1120 100 80 500 40 2800 2080 1880 4236 202 1650 550 1120 125 100 500 40 3500 2200 2000 5110 195 2300 600 1180 150 150 600 40 4200 2470 2270 4860 195 2037 600 1315 150 150 600 40 5600 2470 2270 5370 195 2320 650 1315 200 150 600 40 技术参数 项目 型号 PREX 3G-CN1400 PREX 3G-CN1750 PREX 3G-CN2100 PREX 3G-CN2800 PREX 3G-CN3500 PREX 3G-CN4200 PREX 3G-CN5600 额定热功率 kW 1400 1750 2100 2800 3500 4200 5600 kcal/h 120 x104 150 x104 180104 240 x104 300 x 104 360 x 104 480 x 104 额定出水压力 MPa 0.7/1.0/1.25 设计热效率 % ≥93 额定进出口水温 ℃ 70/95 70/115 70/130 烟侧压力损失 mbar 8.1 9 9 10.8 12.6 ia5 20.7 水侧压力损失 mbar 17 19.5 19.5 29 28 36 38 额定水循环量 m3/h 48/26.7/20 60/33.4/25 72/40/30 96/53/40 120/67/50 144/80/60 192/107/80 适用燃料 1 油/气 燃烧方式 / 微正压燃烧 标准受热面积 m1 58.2 62 65.9 80 113.9 128.1 146.8 锅炉水容量 L 4020 4020 4020 5670 7790 10580 8800 锅炉重量 kg 5707/6157/6757 6100 6342/6742/7392 7295/7995/8745 9295/10295/11295 1133/12333/13685 12315/13315/14415 燃气电功率 kW 5.6 5.6 6.6 14.1 14.1 10.6 25.1 燃油电功率 kW 6 6 7.3 15.1 15.1 18.1 22.1 燃气耗量 Nm3/h 148.4 185.4 222.5 296.7 370.9 445 593.4 燃油耗量 kg/h 126.3 158 189.4 252.6 315.7 378.8 505.1 备注 1 1、天然气低位发热值按36533kJ/Nm3,柴油低位发热值按42915kJ/kg; 2、各接口尺寸默认按照进出水70/951时参数；
