CWNS型全自动常压燃油燃气热水锅炉www.taotaogl.com为快装卧式内燃三回程火管结构。采用偏置炉胆湿背式布置，高温烟气依次冲刷第二及第三回程烟管，然后由后烟室经烟囱排入大气。内部采用螺纹烟管和波形炉胆，大大加强了传热效果，大大的节省了燃料耗量。锅炉配置世界名牌燃烧器，采用了燃烧自动比例调节，给水自动调节，程序启停，自动运行等先进技术，并具有运行水温度控制、超温、超压熄火等自动保护功能。该型锅炉具有结构紧凑、安全可靠、操作简便、安装迅速、污染少、噪音低、效率高等特点，广泛适用于企业、宾馆、医院、写字楼、民用建筑等设施工业用汽和生活及采暖。而且近年来特别是燃气热水锅炉由于运行经济、环保节能、还有政府政策鼓励，越来越受到广泛的应用。
控制系统：
我厂研制的全自动常压燃油燃气热水锅炉，采用国际上较先进自动化程度较高的“百得”全自动燃烧器作为主要燃烧设备，该燃烧器的燃烧程序由较先进的燃烧程序控制器控制，能实现燃油锅炉正常燃烧所必需的各种功能，能在正常状态、事故状态、能在非常情况下，自动实施保护性停炉，配以相应的温度控制器、压力比例调节器，实现高低温度指示、超压指示、调节，保证水位在正常范围内波动。
安装注意：
1.卧式全自动常压燃油、燃气热水锅炉的后部或烟管上要设有防爆门，防爆门位置应有利于泄爆。对于爆炸气体可能会危及操作人员安全的场合，防爆门上应装设泄压导向管。
2.常压热水锅炉及其辅机、水处理设备等的安装应符合设备制造厂的技术要求。设备基础必须待设备到货并与设计图纸核对无误后，方可施工。
3.设备安装时，应避免设备、安装材料集中堆放在楼板上。利用建筑柱、梁起吊设备时，必须事先核实梁、柱的承载能力。　　
4.燃油、燃气、热水管道安装后的试压验收，必须按照《工业金属管道工程施工及验收规范》GB50235-1997进行。

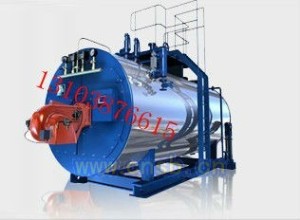

【CWNS系列承压燃油燃气热水锅炉—半成品图片】【CWNS系列承压燃油燃气热水锅炉—成品图片】
【CWNS系列卧式燃油燃气热水锅炉—运行动画】

【CWNS系列常压燃油燃气热水锅炉—技术参数】
项目
型号额定热
功率
Kcal/h取暖
面积
m²燃料消耗量供/回
水温度
℃电源
V/HZ热效率%运行
状态供/回
水口径mm排气口径mm排污阀口径mm整机
重量Kg锅炉整机
外形尺寸
长m×宽m×高m
柴油耗量kg/h天然气耗量Nm³/h
CWNS0.7-90/70-Y(Q)60750064.5576.9290
～
70380
/5091～94常压DN100DN100DN8027203.00×1.68×1.90
CWNS1.05-90/70-Y(Q)901125096.80115.38DN100DN100DN4033113.40×1.96×2.30
CWNS1.4-90/70-Y(Q)12015000129.1153.85DN100DN100DN4044704.06×1.96×2.30
CWNS1.8-90/70-Y(Q)15019000166197.80DN100DN125DN4050404.25×2.14×2.40
CWNS2.1-90/70-Y(Q)18022500193.6230.77DN125DN125DN5059054.45×2.24×2.60
CWNS2.8-90/70-Y(Q)24030000258.2307.69DN125DN150DN5068655.56×2.32×2.65
★注★：我们将尽可能地在本网站提供准确的信息。本网站内所涉及的产品图片与实物可能有细微区别，效果演示图和示意图仅供参考(部分图片为合成图、模拟演示图、效果图)，有关银晨产品的外观(包括但不限于颜色)请以实物为准。产品价格、规格、型号、供应状况如有更改，恕不另行通知。

【CWNS系列承压燃油燃气热水锅炉—技术参数】
项目
型号额定热
功率Kcal/h取暖
面积
m²燃料耗量供/回
水温度
℃电源
V/HZ热效率%出口压力Mpa供/回
水口径mm排污阀口径mm整机
重量Kg锅炉整机
外形尺寸
长m×宽m×高m
柴油耗量kg/h天然气耗量Nm³/h
CWNS0.7-1.0/95/70-Y(Q)60750064.5576.9295/70380/5091～
941.0DN100DN8043003.00×1.68×1.90
CWNS1.05-1.0/95/70-Y(Q)901125096.80115.381.0DN100DN4044503.40×1.96×2.30
CWNS1.4-1.0/95/70-Y(Q)12015000129.10153.851.0DN100DN4058004.06×1.96×2.30
CWNS1.8-1.095/70-Y(Q)15019000166197.801.0DN100DN4069504.25×2.14×2.40
CWNS2.1-1.0/95/70-Y(Q)18022500193.65230.771.0DN125DN5080004.45×2.24×2.60
CWNS2.8-1.0/95/70-Y(Q)24030000258.20307.691.0DN125DN5093505.56×2.32×2.65
CWNS4.2-1.0/95/70-Y(Q)36045000387.31461.531.0DN125DN5080004.45×2.24×2.60
CWNS5.6-1.0/95/70-Y(Q)48060000516.42615.381.0DN125DN5093505.56×2.32×2.65
CWNS7.0-1.0/95/70-Y(Q)60075000645.13769.231.0DN125DN5093505.56×2.32×2.65
★注★：我们将尽可能地在本网站提供准确的信息。本网站内所涉及的产品图片与实物可能有细微区别，效果演示图和示意图仅供参考(部分图片为合成图、模拟演示图、效果图)，有关银晨产品的外观(包括但不限于颜色)请以实物为准。产品价格、规格、型号、供应状况如有更改，恕不另行通知。

【CWNS系列卧式燃油燃气热水锅炉—出厂配置清单】
河南太康银晨锅炉有限公司
CWNS系列卧式燃油/气热水锅炉产品配置单
第1页

共1页

序号
图号或型号
产品名称
数量

一
锅炉主机

1
CYCQ5020-0-0
锅炉主机
1

二
阀门仪表及安全附件

1
J44H-1.6C
出水阀PN1.6DN50
1

2
J44H-1.6C
回水阀PN1.6DN50
1

3
J41H-1.6C
截止阀PN1.6DN32
1

4
J41H-1.6C
止回阀PN1.6DN32
1

5
P48H-1.6Q
排污阀PN1.6DN50
2

6
YCW5223-2-0
锅筒排污弯管φ57×3.5
1

7
YCW5223-1-0
给水弯管φ38×3
1

8
GB5780-86
螺栓M12×55
6

9
GB6170-86
螺母M12
6

10
GB5780-86
螺栓M16×70
68

11
GB6170-86
螺母M16
68

三
配套辅机

1
YCQ5020-0-0
烟囱、弯头
1

2
标配
分水缸
1

3
美国福莱克
水处理
1

4
标配
燃烧机(意大利百得)
1

5
CW519-0
控制柜(南京仁泰)
1

6
标配
膨胀水箱
1

7
YCY6307-1-0
平台、扶梯、观火视镜
1

四
出厂技术资料

1
锅炉总图
1

2
安装使用说明书
1

3
产品出厂合格证
1

1、产品报价内应包含以上所有锅炉辅机配件，监督电话：400-683-9995
2、以上锅炉配置可根据客户特殊要求更改，须在我集团公司工程师指导下进行。
3、我集团公司锅炉辅机配件不断追求最高配置，如有变动不另行通知，以签订合同发货清单为准。
