全自动链条炉排蒸气

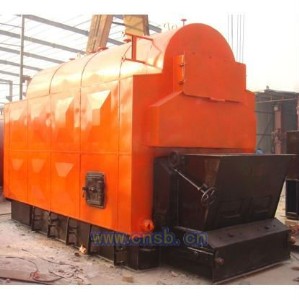

DZL型锅炉是一种卧式三回程水火管式锅炉。在锅筒内布置二束火管，炉膛两侧装有光管水冷壁管；燃烧采用轻型链条炉排实现机械加煤，并配有鼓、引风机实现机械通风。燃料自煤斗落到炉排上，随炉排进炉膛后燃烧，烟气经过后拱上部燃烧室，由燃烧室向上通过后棚管烟室进入第一管束到前烟箱由前烟箱折入第二束至后烟箱，通过引风机抽引进入烟道、除尘器及烟囱，最后排向大气。该锅炉自动化水平高，锅炉给水自动调节、高低水位报警、低水位联锁保护，引、送风机联锁保护。锅炉上煤、出渣等操作机械化，配套辅机齐全。
序号 项目 单位 技术参数
1 型号 　 DZL1-0.7-AII DZL2-0.7-AII DZL2-1.25-AII DZL4-1.25-AII DZL4-1.6-AII
2 运输尺寸 M 5.9×1.8×3.2 5.6×2.5×3.3 5.6×2.5×3.3 6.2×2.5×3.6 6.8×2.6×3.5
3 蒸发量 t/h 1.0 2.0 2.0 4.0 4.0
4 工作压力 Mpa 0.7 0.7 1.25 1.25 1.6
5 蒸汽温度 ℃ 169.6 169.6 193 194 203
6 设计热效率 % 73.94 75.63 75.65 77.21 76.87
7 小时耗煤量 kg/h 198 396.59 400.6 586.5 676.6
8 受热面积
锅炉+省煤器 m2 38.29 81.93 81.93 143.31 210.06
9 炉排面积 m2　 2.605 3.0 3.0 5.95 4.55
10 燃烧方式　 链条层燃 链条层燃 链条层燃 链条层燃 链条层燃
11 适用煤种 II类烟煤 II类烟煤 II类烟煤 II类烟煤 II类烟煤
12 锅炉重量 t 16 17.8 18.8 26 28.6
，序号 项目 单位 技术参数
1 型号 　 SZL6-1.25-AII SZL6-1.6-AII SZL10-1.6-AII SZL10-2.45-AII SZL10-2.45/400-AII
2 运输尺寸 M 9.3×2.6×3.6 9.3×2.6×3.6 12.5×2.7×3.9 6.8×2.6×3.5 7.9×3.2×3.5
3 蒸发量 t/h 6.0 6.0 10.0 10.0 10.0
4 工作压力 Mpa 1.25 1.6 1.6 2.5 2.45
5 蒸汽温度 ℃ 183 203 203 280 400（过热）
6 设计热效率 % 75.44 76.73 75.65 76.73 78.51
7 小时耗煤量 kg/h 1002.2 1188.4 1389.8 1412.6 1914.55
8 受热面积
锅炉+省煤器 m2 38.29 249.06 386.22 394.37 408.78
9 炉排面积 m2　 6.6 8.3 10.2 11.73 12.8
10 燃烧方式　 链条层燃 链条层燃 链条层燃 链条层燃 链条层燃
11 适用煤种 II类烟煤 II类烟煤 II类烟煤 II类烟煤 II类烟煤
12 锅炉重量 t 33.6 36.6 48.1 51.7 52.2
