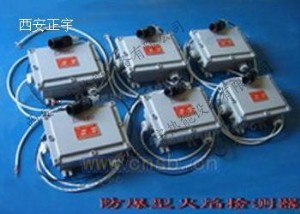

FZH-102防爆紫外火焰检测器

FZH-102防爆紫外火焰检测器 一、接线端子如下图所示（内部） 1：电源火线 2：电源零线 2、3、4：UV 探头 5、6：接点火器AC220V 6、7：接燃料电磁阀AC220V 8、9：无源常开触电，有火焰时翻转 9、10：无源常闭触点，有火焰时翻转 二、安装 １：连接时打开上盖板，将电源线、控制线按上图连接在对应的端子上。 ２：将紫外探头连线依次接到2，3，4端子上，并固定紧。 ３：调试、使用参照ZH-102说明书。 ４：如需把监测器状态送ＤＣＳ系统，ＤＣＳ来信号接９号端子，通过８，１０号端子送回ＤＣＳ系统即可。
