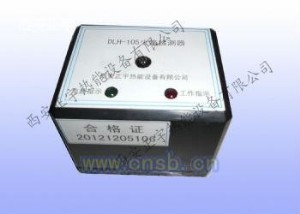

DLH－105离子火焰检测器

DLH－105离子火焰检测器 DLH－105火焰检测器主要用于燃气工业燃烧器的火焰检测。检测性能可靠，可以排除积炭、布线分布电容的影响，只对火焰敏感，对高温辐射和对流无反应，具有强抗干扰性能。 一、主要技术指标 1.电源电压220V　±10%　50/60HZ 2.火焰检测　电离电极 3.检测响应时间≤0.1秒 4.电极使用温度　长期1300℃ 5.探头与检测器连接距离　≤100米 二、检测电极pyromax高温合金 1.直径Φ16　伸入火区Φ4 2.安装螺纹M18×1.5 3.安装检测电极必须能接触到火焰，并且一定要对大地连接，检测孔Φ16.5mm，电极长期工作温度1300℃，不需冷却。 三、接线端子如下图所示 1.接电源的火线L 2.接电源的零线N 3.接探针 4.连接燃烧机或烧嘴（接地） 5.接第1组开关接点的常闭 6.接第1组开关接点的公共端 7.接第1组开关接点的常开 8.接第2组开关接点的常开 9.接第2组开关接点的公共端 10.接第2组开关接点的常闭 四、安装 1.电极安装 该检测器检测火焰采用接触式检测方式，安装检测电极时，必须使中心电极在检测时能接触到火焰，检测电极的中心电极必须对地绝缘，不要接触燃烧器内的金属材料或耐火材料。检测电极外壳必须与大地连接。 检测电极的中心电极材料选用特殊镍合金材料，它抗高温氧化，安装检测电极时，不需要通风冷却，检测电极可以在1300℃的高温下长期使用，最高使用温度不大于1400℃，请用户选择合适的位置安装。 2.电源 如用户使用的交流电源为不接地电源，如用隔离变压器供电，请将电源的一根线接地。
