一 工作原理
蒸汽或高温水在温控阀控制下，按供热系统所需流量送入板式换热机组，换热器以间接换热方式将热用户的采暖（空调）回水加热；被加热水首先流经不锈钢芯除污器，再经循环泵进入换热器被加热后供用户使用，周而复始。一次热媒在板式换热机组换热后又回至一次供热管网。系统的水量损失由补水泵按设定的压力自动补充，确保系统压力稳定、正常运行。
二 机组组成

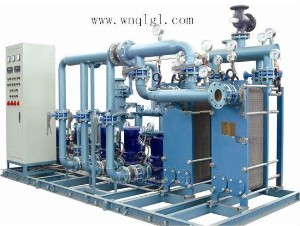

换热机组由板式换热器、智能温控装置、智能电控装置、循环泵、补水泵、稳压膨胀水箱、补（凝）水箱、过滤器、阀门、仪表、传感器、配管底座等组成。
三 换热机组用途
本换热机组具有高效、节能、智能化、自动化等优点，可广泛适用于工厂、机关、学校、住宅小区、别墅等民用建筑，商场、宾馆、饭店、度假村等商用建筑的采暖、空调、洗浴用水、生活用水、游泳池冬日用水，也可用于制备工业生产工艺用水，以及各种需要换热的场所。
四 换热机组特点
1、本机组优化设计，布局合理，结构紧凑，占地面积小，节省土建投资，安装维护方便。
2、本换热机组采用高科技控制手段，智能化、自动化程度高，易于操作，可实现无人值守。
3、本换热机组自动补水，自动定压，补水泵可全自动运行和手动控制。
4、本机组设备部件均采用高品质产品，选用高效板式换热器，换热高效快速，节省热能，增容方便，维护简单。整机配置先进、合理，控制完善。
五 机组优势
1. 板式换热机组自动定时开关机。可以根据时间、日期、不同时段实现定时开关机控制。
2. 备用循环泵及换热器自动定时切换。循环泵定时切换、循环泵故障自动跨越；主板式换热器与备用板式换热器定时切换，最大限度延长系统使用寿命。
3. 工频与变频自动切换。系统采集温度及压力信号，控制循环泵、补水泵的变频。可自动实现多台循环泵及多台补水泵之间变频切换，变频与工频的自动切换。
4. 和智能换热机组相比，板式换热机组更简洁直观、人性化的人机界面，操作使用方便。通过配备触摸屏，该系统将具有良好的人机界面，可显示完整的系统运行状态，设备现状及各种热力参数，运行参数集中数显。可就地控制，也可与中央控制室联网，方便用户远程监控。
5. 板式换热机组强大的远程通讯功能。即可有线也可无线上联上位机。既可实现局域网控制，也可实现无线监控。故障发生时会即时发送无线报警信号到管理员手机上，以便在第一时间对系统进行检修。
六 机组配置
1 板式换热器：
国际知名品牌，环保节能
最丰富的板片设计组合，60多种板型，全面覆盖热力工况
独特的板片设计，较低流速即能产生湍流，结垢倾向低
专利进口分流区，平衡流体分配，避免流动死角
超级密封和密封槽，采用免粘不外漏卡口式垫片，使寿命延长
2 定压罐：
采用丁基橡胶或天然橡胶或囊，形变量大
吸收膨胀率高，体积小，外形美观
3 水泵：
加工精良，省电节能，噪音小，使用温度范围广寿命长，运转稳定可靠
4 控制系统：
PLC控制器，结构紧凑，扩展性好，液晶显示，可自由设定，性能卓越
PID调节，节能省热，故障自动分析并声光报警，可选配彩色触摸屏和远程控制并可与BA系统联网
5 变频器：
采用泵和风机专用变频器，控制精确，信号无漂移，稳定可靠，节能省电，安全可靠，使用寿命长
6 水侧阀门：
安全方便，易于操作，终生免维修，零泄露
