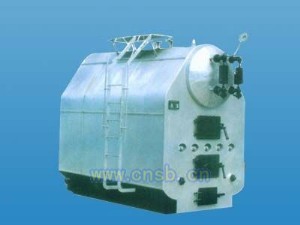

1吨手烧（热水）蒸汽锅炉

DZGs型卧式快装水管手烧热水采暖锅炉是一种单锅筒纵置式快装强迫循环热水锅炉。本体由锅筒集箱、水冷壁管、对流管束等主要部件组成。这种热水锅炉采用双层炉排结构，炉膛在锅筒前部下方，水冷炉排将炉膛分为预燃室（或称为风室）和燃烧室两部分。燃烧室底部为固定炉排，上部为水冷翻烧炉排，两侧布置有水冷壁，左右集箱与水冷炉排前集箱布置有两根再循环管，以便突然停电时锅炉由强近循环转入自然循环。炉膛前后墙与炉膛两侧水冷壁外砌粘土耐火砖，外用蛭石砖保温，配有引风机机械通风。该热水锅炉燃料自上炉门投入反烧炉排上，进入炉膛燃烧所生成的烟气，由炉膛出口进入对流管束后经烟道、引风机、烟囱排入大气，燃烧后形成的炉渣由炉门排出。
