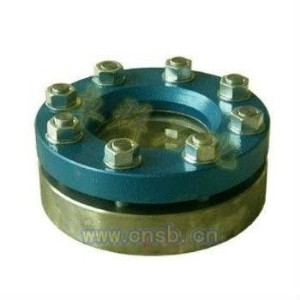

设备视镜（SG-SB型）

设备视镜（SG-SB型）卓群石化

视镜简介：

　　视镜是工业管道装置上的主要附件之一，通过它能随时观察管道中液体、气体、蒸汽等介质流动反应情况，监视生产，避免生产过程中事故发生。经常用于石油、化工、化纤、制药等生产管路中。

主要技术参数：

1、壳体材质：碳钢、不锈钢（SUS304、SUS304L、SUS316、SUS316L）、衬氟、塑料（PP、PVC等）。
2、视窗材质：钠钙玻璃、硼硅玻璃、石英玻璃。

3、工作温度：钠钙玻璃的最高允许温度为150℃，温度的急剧变化范围为120℃至20℃。
硼硅玻璃的最高允许温度为280℃，温度的急剧变化范围为230℃至20℃。
石英玻璃的最高允许温度为800℃，温度的急剧变化范围为550℃至20℃。
4、操作压力：钠钙玻璃：0.6Mpa；硼硅玻璃：0.6~1.0Mpa；石英玻璃：0.6~2.5Mpa。
5、密封圈材质：聚四氟乙烯、耐油石棉、丁腈橡胶等。
6、法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。（用户指定，请注明压力等级）
7、制造、检测标准：参照《HGJ501-86压力容器视镜》设计制造和验收。

产品结构尺寸：

DN

PN（MPa）

D

D1

b1

b2

H

螺柱

数量n

直径d

50

1.0

130

100

34

22

79

6

M12

1.6

130

100

34

24

79

6

M12

2.5

130

100

34

26

84

6

M12

80

1.0

160

130

36

24

86

8

M12

1.6

160

130

36

26

91

8

M12

2.5

160

130

36

28

96

8

M12

100

1.0

200

165

40

26

100

8

M16

1.6

200

165

40

28

105

8

M16

125

1.0

225

190

40

28

105

8

M16

150

1.0

250

215

40

30

110

12

M16

用户注意事项：

1、视镜安装焊接法兰盘必须清洁并且没有损伤，经专业人员进行操作。

2、视镜镜片安装确信视镜座平整光滑，镜片与视镜座之间的密封垫安装平整，密封垫没有损伤并且不粘油

脂。在紧固螺钉前确信视镜座与盖子安装正确，然后慢慢紧固螺钉。

3、铰接或螺纹连接的视镜装置在工作前要确信密封垫安装良好。如有必要，可对螺栓进行重新紧固。确信

视孔与视镜孔之间的密封垫安装正确，连接法兰没有损伤，并调整好连接螺钉。不仅要确信与视镜镜片

连接的元件密封良好，还要确信视镜与焊接法兰之间的密封均良好，并确保容器内的压力不超过额定的

压力。

4、安装后不能对视镜有其它的附加压力，否则会造成视镜受力不均匀，导致视镜玻璃破裂。

订货需知：订货时请注明：产品名称、公称通径、材质、压力等级、法兰标准、工作温度等。
