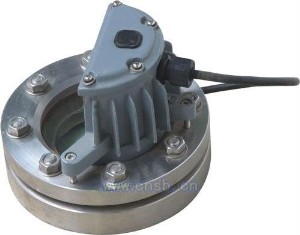

带防爆灯视镜（SG-DB型）

带防爆灯视镜（SG-DB型）卓群石化

视镜简介：

　　视镜是工业管道装置上的主要附件之一，通过它能随时观察管道中液体、气体、蒸汽等介质流动反应情况，监视生产，避免生产过程中事故发生。经常用于石油、化工、化纤、制药等生产管路中。

主要技术参数：

1、壳体材质：碳钢、不锈钢（SUS304、SUS304L、SUS316、SUS316L）、衬氟、塑料（PP、PVC等）。
2、视窗材质：钠钙玻璃、硼硅玻璃、石英玻璃。

3、工作温度：钠钙玻璃的最高允许温度为150℃，温度的急剧变化范围为120℃至20℃。
硼硅玻璃的最高允许温度为280℃，温度的急剧变化范围为230℃至20℃。
石英玻璃的最高允许温度为800℃，温度的急剧变化范围为550℃至20℃。
4、操作压力：钠钙玻璃：0.6Mpa；硼硅玻璃：0.6~1.0Mpa；石英玻璃：0.6~2.5Mpa。
5、密封圈材质：聚四氟乙烯、耐油石棉、丁腈橡胶等。
6、法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。（用户指定，请注明压力等级）
7、制造、检测标准：参照《HGJ501-86压力容器视镜》设计制造和验收。

产品结构尺寸：

公称通径

压力等级

L

H

DN50

0.6Mpa

115

73

1.0Mpa

130

113

1.6Mpa

130

116

2.5Mpa

130

120

DN80

0.6Mpa

140

82

1.0Mpa

160

120

1.6Mpa

160

127

2.5Mpa

160

128

DN100

0.6Mpa

200

142

1.0Mpa

200

143

DN125

1.0Mpa

225

143

DN150

1.0Mpa

250

150

用户注意事项：

1、视镜安装焊接法兰盘必须清洁并且没有损伤，经专业人员进行操作。

2、视镜镜片安装确信视镜座平整光滑，镜片与视镜座之间的密封垫安装平整，密封垫没有损伤并且不粘油

脂。在紧固螺钉前确信视镜座与盖子安装正确，然后慢慢紧固螺钉。

3、铰接或螺纹连接的视镜装置在工作前要确信密封垫安装良好。如有必要，可对螺栓进行重新紧固。确信

视孔与视镜孔之间的密封垫安装正确，连接法兰没有损伤，并调整好连接螺钉。不仅要确信与视镜镜片

连接的元件密封良好，还要确信视镜与焊接法兰之间的密封均良好，并确保容器内的压力不超过额定的

压力。

4、安装后不能对视镜有其它的附加压力，否则会造成视镜受力不均匀，导致视镜玻璃破裂。

订货需知：订货时请注明：产品名称、公称通径、材质、压力等级、法兰标准、工作温度等。
