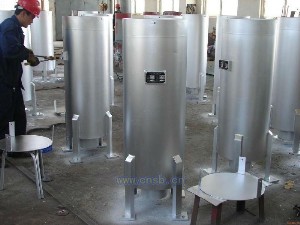

扩容器排汽消音器

一、排污扩容器排气消音器用途

本类消声器主要用于降低电厂、化工、石油、冶金等工业部门的锅炉设备中的除氧器排放消声、排污扩容器排气消音、分汽缸消声、及疏水扩容器消音等蒸汽气体排放消声降噪。

二、排污扩容器排气消音器结构型式

本排汽消声器设计中采用先通孔式形式，结合阻性片消声通道的二维理论优化设计结构，即利用管道的截面突变，使声波向前传播到扩张室后反射180度后使波与波振幅相等，相位相反，相互干涉，达到最理想消声效果。排放气体中压力损失少，金属板制成的阻声片具有良好地抗水及抗油性能，与国内同类产品比较，具有独特的先进性。

三、排污扩容器排气消音器型号及外形尺寸

类别消声器型号适用锅炉参数消声器规格及特性
排汽压力
MPa温度
℃排汽管径
mm排量
t/h总长
Hmm外径
Dnmm消声量
dB(A)
扩容器PK-10　
0.1-2.05饱和10810125045025-30
PK-18159181500480
PK-20219201800560
PK-30273302480630
PK-44325442680750
PD-60426602890880


四、订购提供资料：
用于扩容器的排汽管通径、壁厚及压力温度。
