调节挡板风门
调节挡板风门用于烟风管路中作调节流量之用，当挡板在90°行程内开度变更时，通过管路中的工质流量也相应变更。风门调节特性优良，转动灵活。
用户在选用调节挡板风门时应注意以下几项：
1.调节挡板风门规格中的宽（W）或长（L）是指风门框架的内边尺寸，宽度是挡板轴垂直方向的尺寸，调节挡板风门
高度（D）与叶片宽度有关，本系列的尺寸均采用450mm。
2.根据与调节挡板风门相接管道的内边尺寸选择风门，尽可能使两截面尺寸保持一致。
3.风门在管路布置中，应保持挡板轴处在水平位置。
4.本系列调节挡板不能截断管路工质的流动，故需与关闭挡板风门或隔绝门连用。
5.对系列中未包括的规格，根据用户需要，可进行特殊设计。
6.调节挡板风门订货时，应提出使用工况参数。
①最高工作压力（P）KPa；②最高工作温度（t）℃；③工作介质；④风门在管路中的用途及位置；
7.供货范围：风门本体及电动执行机构。

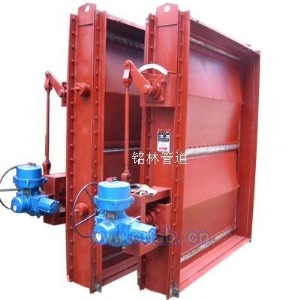

烟气脱硫双层百叶窗式挡板门
烟气脱硫双层百叶窗式挡板风门引进国外先进技术生产制作，用于烟气脱硫系统吸收塔进、出口或旁路烟道上，或用于烟气脱硝及烟气除尘系统中。
风门通常采用百叶窗式双层挡板结构，关断时双层挡板之间通入密封空气进行气密封，实现隔离关断烟气的作用。
二.性能特点
1.采用单轴驱动双百叶窗式挡板结构，双层叶片中间设计有导入密封空气的密封室，将高于烟气压力的密封空气通入挡板，使双层挡板之间形成密封空气隔离层，阻断烟气流的通过。
2.风门启闭时间≤60S（可根据用户要求选定）。
3.外部设计有连杆机构，使数个叶片同步开启或关闭。
4.双百叶窗式挡板门设计结构合理，叶片刚性好，运行稳定可靠，百叶窗式挡板叶片密封型式：弹性密封和气密封。
5.双挡板上设计安装有密封风入口阀，通入密封空气后，挡板门密封效率为：100％
6.驱动方式：气动或电动
7.驱动装置通常采用直联式与风门连接安装。
8.电动装置采用机电一体化产品，具有力矩保护和限位装置并能远方控制操作，电动装置还具有手、电动切换功能以备安装调试、检修时使用。
9.风门与管道的连接方式：法兰密封焊连接或法兰螺栓连接。
10.密封风系统的密封风机和电加热器可由我方选型后成套提供。
三.技术参数
1.烟道截面：W（宽）×H（高）×L（厚）；
2.适用介质：冷热烟气；
3.设计耐温：≤300℃；
4.设计压力：±8500Pa；
5.烟气内外泄漏率：“0”
6.驱动方式：电动或气动；
7.电源和控制要求：由用户选定。
