锅炉配件生产线

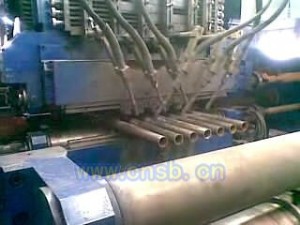

本设备用于将经过精整的扁钢及除锈后的管子拼焊成锅炉膜式水冷壁管屏。采用混合气体保护焊工艺，配备8/12/20把焊枪，分为两个或四个工位,实现上下同时焊接



性能特点

在管屏两侧同时进行俯焊及仰焊，焊后变形小

槽轮定位、送进管子平稳、准确

焊靴定位扁钢





型号MODEL
NZMS1600×8
NZMS1600×12
NZMS1600×20
NZMS3200×8

管子直径TUBEDIAMETER
32～76mm
32～76mm
32～76mm
32～76mm

管壁厚度TUBETHICKNESS
3.5～9mm
3.5～9mm
3.5～9mm
3.5～9mm

扁钢宽度FIN-BARWIDTH
12～100mm
12～100mm
12～100mm
12～100mm

扁钢厚度FIN-BARTHICKNESS
4～9mm
4～9mm
4～9mm
4～9mm

管屏最大宽度MAX.PANELWIDTH
1600
1600
1600
3200

焊枪数NUMBEROFTORCHES
8
12
20
8

焊丝直径WIREDIAMETER
1.2
1.2
1.2
1.2

焊接速度WELDINGSPEED
500～700mm/min
500～700mm/min
500～700mm/min
500～700mm/min
