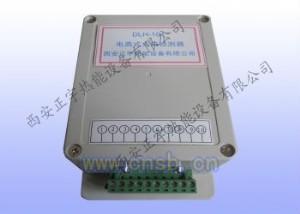

离子火焰检测器

DLH－104电离式火焰检测器主要用于燃气工业燃烧器、锅炉的火焰检测。检测性能可靠，可以排除积炭、布线分布电容的影响，只对火焰敏感，对高温无反应，具有强抗干扰性能。
型号火焰检测
品牌体积用途
DLH－104电离电极西安正宇155×90×55mm主要用于燃气工业燃烧器的火焰检测。检测性能可靠，可以排除积炭、布线分布电容的影响，只对火焰敏感，对高温无反应，具有强抗干扰性能。


　　一、功能：　　　　　　　　　　　　　　　　　　　　　
　　控制点火装置自动点火，点火时自动打开燃料阀，在设定时间内没有点燃，控制器自动关闭燃料阀并报警，如点火成功则保持燃料正常供应。
　　二、主要技术指标　　　　　　　　　　　　　　　　　　
　　1.电源电压220V　±10%　50/60HZ
　　2.火焰检测　电离电极
　　3.检测响应时间≤0.2秒　　
　　4.电极使用温度　长期1300℃
　　5.探头与检测器连接距离　≤100米
　　三、壳体ABS工程塑料　　　　　　　　　　　　　　　　
　　1.体积155×90×55mm、不包括插头尺寸
　　2.安装尺寸135×52mm安装孔4－Φ5mm
　　四、检测电极pyromax高温合金　　　　　　　　　　　　
　　1.直径Φ12　伸入火区Φ4
　　2.安装螺纹M14×1.25
　　3.安装检测电极必须能接触到火焰，检测孔Φ12.5mm，电极长期工作温度1300℃，不需冷却。
五、接线端子如下图所示　　　　　　　　　　　　　　　


　　六、安装　　　　　　　　　　　　　　　　　　　　　　
　　1.电极安装
　　该检测器检测火焰采用接触式检测方式，安装检测电极时，必须使中心电极在检测时能接触到火焰，检测电极的中心电极必须对地绝缘，不要接触燃烧器内的金属材料或耐火材料。
检测电极的中心电极材料选用特殊的抗高温氧化材料，安装检测电极时，不需要通风冷却，检测电极可以在1300℃的高温下长期使用，最高使用温度不大于1400℃，请用户选择合适的位置安装。
　　2.电源
　　如用户使用的交流电源为不接地电源，如用隔离变压器供电，请将电源的一根线接地。
　　七、调试　　　　　　　　　　　　　　　　　　　　　　
　　为了提高绝缘性能或减小布线分布电容，最好用耐压500Ｖ的导线布线，控制室外的检测线最好采用空中布线，尽量不采用地沟布线。检测线不应与其它电源线或信号线混在一起。用户在不接通电源的情况下，请测量检测输出端对地的电阻值，电阻値必须大于20MΩ，测量用三用表，不能用摇表测量，以免损坏控制器。
　　在无火焰情况下，打开模块盖，接通电源，反时针缓慢调节模块中间的电位器，直到绿色指示灯亮，继电器吸合，然后反向缓慢电位器，使绿色指示灯灭，继电器刚好释放为止，这时监测器调试好。
　　八、故障排除　　　　　　　　　　　　　　　　　　　　
　　1.燃烧器火焰正常，并且检测中心电极能接触到火焰，而检测器判断无火。
　　A.关断电源，测量检测端对地的绝缘电阻，如果电阻小于20MΩ，则是检测电极高温陶瓷绝缘管积炭严重或检测线绝　缘破坏所致，如陶瓷管积炭严重，清理积炭即可，如检测线绝缘不良，需更换检测线。
　　B.如果检测线对地电阻大于20MΩ，可能由于导线吸潮使分布电容增大，请测量检测线对地电容，在电容不大于　　　　　　　　　　　0.1μF的情况下，请重新调节模块中央的匹配电位器。如果电容大于0.1μF，最好考虑缩短模块与探头的距离。
　　2.燃烧器灭火，而监测器显示有火。是由于模块中间的阻抗匹配电位器超调所致，请重新调试。
