高能点火器-火炬放散高能点火器

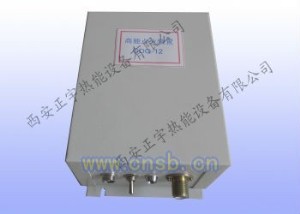

GDQ－12高能点火器，主要用于燃气、燃油工业燃烧器、地面火炬系统的自动点火，具有点火可靠、寿命长等优点，发火端耐高温、抗结焦，具有自净能力。


　一、技术参数：　

　

电源电压220V±10%50/60HZ
适应燃料燃气、轻油
火花能量12J
火花频率6～12次/S
外型尺寸220×175×115
点火杆安装螺纹M18×1.0
点火杆耐温长期1300℃
点火杆直径ø16
电缆连接方式铠装




二、点火杆及点火电缆　

　　　　　　　　　
　　1.点火杆前端材料2520高温合金；semicond高温材料
　　2.外径Φ16，安装螺纹M18×1.0，长度按需供应。点火电缆为专用高能电缆，长度根据用户要求供应，但最大长度不应大于80米。
　　

三、安装及接线　　

　　　　　　　　　　　　　　
　　1.燃烧器上开有Φ16.5的孔并加工成M18×1.0的安装螺纹，将点火杆拧入即可，点火杆发火端安装在喷油（气）嘴前30～50mm处。本点火杆为一新型结构点火杆，不需调整放电距离。
　　2.该系列点火装置由箱体，专用高能电缆和点火杆三部分组成。安装时将点火装置箱体和点火杆用专用高压电缆连接即可，电源线220V.AC
　　

四、使用　　

　　　　　　　　　　　　　　　　
　　1.点火时，应先开点火装置，然后喷油（气）点火，一般点火时间不能超过30秒。
　　2.点火时，应关小助燃风，等着火后再逐渐增大助燃风。
　　3.燃油应雾化良好，雾化质量太差时影响点火成功率。
　　4.点火装置工作30秒，应休息1分钟再用，避免连续长期使用。
