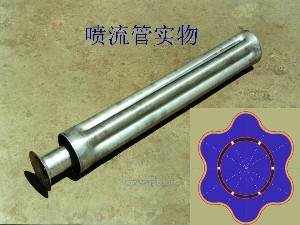

喷流管

高温烟气流经预热器，将热能传给外套管，冷空气(或煤气)流经冷风箱至喷流管，再从喷流孔高速垂直喷向外套管热交换面，在气流的冲击作用下，使空气(煤气)与外套管表面之间的层流边界层紊流化，因而强化了对流传热，提高了预热器效率。
喷流管主要结构：其外管和内管设置在壳体内部，内管套装在外管中并间隔有距离，外管的外壁与壳体的内壁之间形成冷风室，外管上设置有喷流小孔，外管的两端开口与冷风室隔断，空气进口与冷风室连通，空气出口与外管连通，52W/(m2℃)。
三、喷流管的优点:
1.喷流管换热效率高，普通列管的传热系数为22W/(m2℃)，而喷流管通过空气的喷流，可将换热系数提高到52W/(m2℃).
2.降低设备表面温度，可延长设备的使用寿命。
3.烟气侧阻力较低、烟气侧不易结灰且清灰容易、可设清灰门。
4.设备使用寿命长的优点，预热后热空气温度较高，可达600℃以上，可广泛用于各类高温烟气余热的回收。
