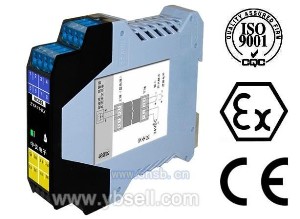

中仪电子ZYA1200操作端隔离式安全栅

产品描述

　　ZYA1200操作端隔离式安全栅是一款DC4-20mA输出安全栅，把安全区的4-20mA信号隔离传送到危险侧，驱动现场的执行机构、阀门等设备。该产品需要独立供电；电源、输入和输出三隔离。

主要技术规格

●工作电源：20-35VDC
　　消耗电流（24V供电，20mA输出时）≤50mA
●输入回路（安全侧）
　　电流输入：4-20mA（或0-20mA）
　　输入阻抗：50Ω
　　电压输入：1-5V,0-5V,0-10V等
　　输入阻抗：≥100KΩ
●输出回路（危险侧）
　　电流输出：4-20mA（或0-20mA）
　　负载电阻：0-750Ω
●操作端隔离式安全栅性能指标
　　传输精度：（25℃时0.1% F.S）
　　温度漂移:（±0.01%/℃）
　　绝缘强度:本安端/非本安端间2500VAC/1分钟、非本安端间1000VAC/1分钟
　　工作温度：-20～+60℃
●结构及外形尺寸
　　产品结构：35mm导轨卡装式，ABS外壳材料、插拔式端子
　　外形尺寸：22.5×114.5×99（mm）
　　整机重量：操作端隔离式安全栅重150g

安全防爆认证参数

● 国家防爆电气产品质量监督检验中心(CQST)
　　防爆标志：[EXia]（ⅡC）
　　认证参数：端子（9.10间）http://www.ybsell.com/Shop/Shop_45.shtm
　　Um = 250V　Uo = 28V　Io = 93mA　Po = 0.65W　Lo = 2.4 mH　Co = 0.03μF

操作端隔离式安全栅接线图
