链条全自动卧式双锅筒燃煤蒸汽锅炉

链条全自动卧式双锅筒燃煤蒸汽锅炉：

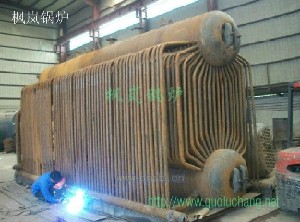

SZL系列组装水管锅炉系双锅筒纵向布置 O型结构自然循环蒸汽锅炉，负压运行。本锅炉的显著特点是：采用组装结构，减少现场安装工作量，缩短安装周期2/3。锅炉结构紧凑，锅炉房可采用单层布置，能降低锅炉房造价50%。本系列蒸汽锅炉适用于工业及生活用汽，相应容量的热水炉适用于工业及民用采暖。 SZL10-1.25-AⅡ组装水管锅炉是双锅筒纵置式链条炉排蒸汽锅炉，锅炉本体由纵置的上下锅筒和对流管束组成，燃烧室中布置φ63.5×3.5的水冷壁，燃烬室布置φ51×3水冷壁，上锅筒内装有汽水分离和连续排污装置，下锅炉内装有定期排污装置，第二对流管束装有蒸汽吹灰装置，锅炉尾部布置省煤器，本锅炉燃料自煤斗落到炉排上进入炉膛中燃烧，高温烟气由炉膛进燃烬室进入对流段，再进入省煤器、空气预热器、除尘器，再由引风机抽引通过烟囱排向大气。本锅炉分上下二大件出厂，上部大件包括锅炉本体，钢架上部炉墙；下部大件包括煤斗、链条炉排、底座钢架、下部炉墙及内部通风道，除现场装φ63.5×3.5的水冷壁，砖墙及炉拱在现场砌筑外，其余部件均组装出厂，尾部铸铁省煤器及风道和空气预热器随炉出厂。燃烧设备采用轻型链条炉排，双侧进风，链轮轴由无级变速箱带动，炉排下设有八个独立风室，在风室两侧设有调风机构，空气由鼓风机鼓入两侧风道，经接管和调风机构进入独立风室。炉墙，上部炉墙后部、上部炉墙前部、下部炉墙及前后拱由粘土耐火砖、硅酸铝纤维及保温材料组成，在工地现场砌筑。煤自加煤斗经煤闸门进入炉膛，在链条炉排上燃烬后煤渣落入出渣斗由刮板出渣器排出
