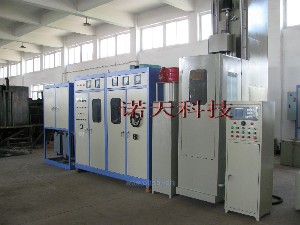

高频淬火设备

一、概述 GC10**系列感应加热淬火机床是我所成套感应加热设备之一，机床以加工轴类、齿轮零件为主，兼之盘类零件，对于某些特殊工件亦可加工。适应于与高频、超音频、中频电源配套，机床采用喷液冷却方式，能满足工厂的一般要求。本机床有机械和液压两种传动方式，有门架式和焊接式两种床身，控制方式有PLC和CNC控制，主要用于淬火，亦可用于退火或焊接工序。具有手动、自动功能，操作简单，易于掌握。 二、性能特点： 1、GC10**J、GC10**Y及GC10**S系列各规格机床采用门架式结构，主导柱及副导柱均为圆柱形导轨。主要用于质量较轻工件的淬火。 2、GC10**JZ、GC10**YZ及GC10**SZ系列各规格机床采用焊接式结构，主导柱及副导柱均为矩形导轨。主要用于质量较重工件的淬火。 3、全系列机床上顶尖高度均采用电动调整。 4、全系列机床下顶尖旋转均采用变频器调速（Y系列采用调速阀控制马达转速）。 5、非数控系列均可采用人机界面控制。 6、数控系列机床滑台传动系统为伺服电机驱动的精密滚珠丝杆传动副，机床所有动作由CNC数控系统进行程序化自动控制，传动精度和定位精度非常高。 7、数控系列机床设有失电制动、保证设备停车期间的滑台位置不会滑移。 淬火工件直径大小（直径）mm Φ10-50 Φ50-100 Φ100-150 Φ150-1000 淬火工件长度mm 100-500 200-600 500-1200 1000-2000 淬火工件深度mm 0.2 1 2 5 8、可以存储十个以上淬火程序、以备用户随时调用。
