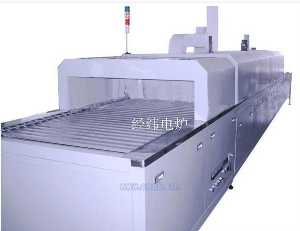

一、WD-30-10网带炉用途：
WD-30-10网带炉用于钢材淬火。
二、WD-30-10网带炉参数：
1、最高温度：1000℃，常用工作温度：900℃。
2、电 压：三相 380/220V ±10% 50Hz。
3、最大功率：约30KW
4、控温组数：3组。
5、传送速度：（30 -200 ） mm/min连续可调。
6、炉膛尺寸：4000×250×50(L×W×H)mm。
7、炉体前工作750mm，炉体后工作台400mm。
8、炉体挂、顶板为静电喷塑。
三、WD-30-10网带炉传动气路系统：
1、采用变频调速电机+减速装置。
2、通过一对链轮传到主动轮，主动轮与网带接触采用耐热橡胶结构，以增强网带的运动传送平稳、可靠，速度连续可调、均衡。上链轮边缘有凸台。靠近二炉口端有网带限位轮，防止网带向某一侧爬边。
四、电气部分：
1、控制柜炉体出口工作台侧面，控制柜面板设有各组指示灯、开关、温控表，电流表、电压表、电度表。控制柜不应受到炉体温度的影响。并设有电源隔离开关，
2、温控仪表采用智能仪表（厦门宇电）。热电偶分度号为K，丝径2.5mm，有固定热电偶座。
3、加热方式：采用电阻丝加热。
4、控温方式：采用可控硅移向触发调压。
5、控制柜面板上各仪表、开关等有相对应的中文标牌。
6、设有总电源开关，内部导线端的线号清晰明确，与图纸相符。
注：可根据用户要求另行设计制造，更多规格及参数和详细技术方案请来电咨询！
