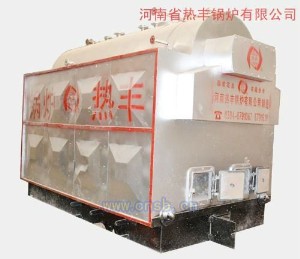

1.4兆瓦蒸汽锅炉

新型DZH蒸汽锅炉为单锅筒纵置式水火管锅壳锅炉。燃烧设备为活动炉排。炉膛左右两侧水冷壁为辐射受热面，两翼烟道及锅筒内螺纹烟管为对流受热面。前后炉墙和两侧水冷壁外面采用耐火砖砌筑而成。
该锅炉采用拱型管板、螺纹烟管等技术，解决了锅壳式锅炉的管板裂纹，锅筒下部鼓包、热效率低、煤质适应性差等问题。

燃烧过程：

燃料进入炉膛在炉排上燃烧，生产的烟气沿锅筒底部经有中间隔墙上的出烟口进入两翼对流管束，通过前烟箱进入螺纹烟管，经过除尘器，由引风机抽引通过烟囱排入大气。

技术特点：

⑴、采用拱型管板与螺纹烟管组成锅筒，使锅筒由准钢性体变为准弹性体结构，取消了管板区的拉撑件，减少了应力。管板内烟管由两回程改为单回程，解决了管板裂纹的难题。

⑵、锅筒下部由于布置了上升管排，消除了锅筒底部的死水区，使泥渣不易沉积，锅筒高温区能得到良好的冷却，预防了锅筒下部鼓包。

⑶、采用高效传热螺纹烟管，获得了强化传热效果，达到锅炉升温、升压快的特点，提高了锅炉的热效率。

⑷、结构紧凑，与同类型锅炉比较，外性尺寸小，节省锅炉房基建投资。

⑸、运行稳定、调整方便、出力足。具有110%超负荷能力。

⑹、采用螺纹烟管强化传热，提高了传热系数和热效率，由于烟气在管内有扰动作用。烟管内不易积灰，起到自清扫的作用。

⑺、炉膛内的八字墙、出口烟窗部分均有一定降尘作用。使锅炉的原始排尘浓度控制在标准以下，保证了锅炉烟尘排放达到国家环保规定的指标。

产品出厂：

该锅炉为整装出厂。鼓风机、引风机、除尘器、电控台、水泵、阀门、仪表、烟风道接管等，按图纸配套出厂或按合同规定出厂。按出厂技术文件清单提供随机技术文件两份。



DZH1/DZH2/DZH4系列蒸汽卧式燃煤蒸汽锅炉技术规范锅炉型号DZH1-0.7、1.0、1.25-AIIDZH2-0.7、1.0、1.25-AIIDZH4-1.25-AII
额定蒸发量t/h124
额定工作压力MPa07、1.0、1.250.7、1.0、1.251.25
额定蒸汽温度℃171、184、194171、184、194194
额定给水温度℃202020
参考受热面积m236.576.12135.98
炉排面积m21.93.744.3
设计燃料AII类烟煤AII类烟煤AII类烟煤
热效率%77.167778
燃料消耗量KG/h155311615
排放浓度mg/NM3<80<80<80
排烟黑度格林曼≤1级≤1级≤1级
长X宽X高m3.88X1.84X3.124.46X2.24X3.325.32X2.4X3.65
锅炉参考重量T9.581315.14
主汽阀口径DNmm5080100
给水阀口径DNmm324040
安全阀口径DNmm2X402X502X50
排污阀口径DNmm4040、5040、50
液位计口径DNmm2525825
型号T4-72-12NO3.3A右°T4-72-11NO3.6A右°T4-72-11NO4.6A右°
鼓风压126013501580
风风量176838505890
机电机功率kw1.535.5
主轴转速r/min290029002900
型号Y5-48NO4.5CY5-48NO5CY5-48NO6C
引风压275030843215
风风量420071561125
机电机功率Kw47.515
主轴转速r/min280028002800
型号1.5GC5x41.5GC5x71.5GC6x7
给流量4.2M3/h6M3/h7.5M3/h
水扬程165m165m165m
泵转速2900r/min2900r/min2900r/min
电机功率5.57.57.5
除尘器CCQ-1CCQ-2CCQ-4
配电柜DKG-1DKG-2DKG-4
